Äänikamerakuvaus – vuodot näkyviin akustisella kameralla
Äänikamera eli akustinen kamera näyttää kuvassa, mistä vuotava kaasu, paineilma, höyry tai alipaine pitää ääntä – myös meluisassa hallissa ja korkealta ilman nostinta. Käytämme teollisuustason Fluke-äänikameraa, ja saat jokaisesta kuvauksesta raportin, jossa havainnot on kuvattu ja merkitty pohjakuvaan.
Mittaustyö 149 €/h alv 0 (vähintään 2 h) · raportti sisältyy · koko Suomi
Mihin äänikameraa käytetään?
Kaikki vuodot, joissa kaasu tai ilma purkautuu paine-eron vuoksi pienestä raosta, synnyttävät ultraääntä. Siksi samalla äänikameralla löytyvät paineilmavuotojen lisäksi muun muassa kaasu-, alipaine- ja höyryvuodot. Valitse kohde, niin kerromme tarkemmin.
Paineilmavuodot
Paineilmaverkoston vuotokartoitus tuotannon käydessä: raportissa vuotojen hinta euroina ja säästölaskuri.Kompressoripalvelu.fiKaasuvuodot
Typpi-, argon-, hiilidioksidi-, helium- ja muut paineistetut kaasuputkistot – myös hitsaamojen suojakaasulinjat.Lue lisääTyhjiö- ja alipainevuodot
Alipainelinjat, tyhjiöpumput, imukupit, tyhjiöpöydät ja pakkauskoneet – vuoto heikentää imua ja kasvattaa pumpun kuormaa.Lue lisääHöyryvuodot
Höyrylinjojen, venttiilien, laippojen ja lauhdelinjojen vuodot etäältä ja turvallisesti.Lue lisää
Mikä on äänikamera?
Äänikamera – myös akustinen kamera tai ultraäänikamera – on mittalaite, joka kuvaa ääntä. Se paikantaa äänilähteen ja näyttää sen kameran kuvan päällä värillisenä täplänä. Akustinen kuvantaminen sopii erityisesti vuodonetsintään: vuoto näkyy suoraan kuvassa, eikä sitä tarvitse etsiä kuuntelemalla tai saippuavedellä liitos kerrallaan.
Äänikamera ei korvaa lämpökameraa vaan täydentää sitä: lämpökamera näyttää lämpötilaeroja, äänikamera vuotojen ja purkausten tuottaman ultraäänen. Moni vuoto ei näy lämpökuvassa lainkaan.
Mitä äänikamera ei tee
Kerromme rajoitukset suoraan, jotta tiedätte, mitä kuvaukselta voi odottaa.
- Nestevuodot (esim. öljy tai vesi) eivät yleensä näy
- Ei räjähdysvaarallisiksi luokiteltuja tiloja – kamera ei ole Ex-hyväksytty
- Ei F-kaasuasetuksen mukainen kylmäaineen vuototarkastus
- Ei suurtyhjiöjärjestelmien vuototestausta (heliumvuodonilmaisu)
- Ei korvaa kiinteitä kaasunilmaisimia
- Vuodon suuruus on arvio, ei virtausmittaus
Miten äänikamera toimii?
Kun paineistettu kaasu tai ilma purkautuu pienestä raosta – tai alipainejärjestelmään imeytyy ilmaa – syntyy pyörteinen virtaus, joka tuottaa ultraääntä. Se on korkeataajuista ääntä, jota korva ei kuule ja joka ei kuulu hallin melun seasta.
Äänikamerassa eli akustisessa kamerassa on joukko mikrofoneja, jotka mittaavat äänen voimakkuuden ja tulosuunnan. Kamera yhdistää tiedon tavalliseen kuvaan, ja äänilähde näkyy näytöllä värillisenä äänikarttana juuri siinä kohdassa, josta ääni tulee. Taajuusalueen rajaus suodattaa koneiden ja työn taustamelun.
Käytämme teollisuustason Fluke-äänikameraa. Koska kohteet kuvataan etäältä, myös korkealla, putkisillalla tai hankalissa paikoissa olevat vuodot löytyvät ilman nostinta, ja kuvaus tehdään järjestelmän ollessa normaalissa käytössä.
Kuvauksen kulku
Ennakkotiedot ja hinta-arvio
Kerro kohde, järjestelmä ja sen käyttöpaine tai alipaine sekä kohteen laajuus. Arvioimme kuvauksen keston ja lähetämme hinta-arvion.
Kuvaus käytön aikana
Kierrämme järjestelmän putkistot, liitokset, letkut, venttiilit ja laitteet äänikameran kanssa. Järjestelmän pitää olla paineistettuna tai käynnissä – tuotantoa ei tarvitse pysäyttää.
Havainnot merkitään ja kuvataan
Jokainen löydös merkitään paikan päälle numeroidulla tagilla ja kuvataan, jotta se on helppo löytää korjausta varten.
Raportti
Saat raportin, jossa havainnot ovat pohjakuvakartalla, kuva jokaisesta kohdasta, vakavuus 1–3 ja toimenpidesuositus. Raportti sisältyy hintaan.
Korjaus
Vuotojen korjausta voimme tarjota tapauskohtaisesti kohteesta riippuen – tai korjaukset tekee raportin perusteella oma kunnossapitonne. Uusintakuvauksella voidaan varmistaa, että vuodot on saatu tukittua.
Kenelle äänikamerakuvaus sopii?
Teollisuus ja konepajat
Paineilma-, kaasu- ja alipaineverkot sekä hitsaamojen suojakaasulinjat.
Elintarvike- ja juomateollisuus
Hiilidioksidi- ja typpilinjat, pakkauskoneiden alipaine ja höyrylinjat.
Korjaamot
Paineilmaverkot, pikaliittimet, letkukelat ja kaasupullojen liitännät.
Puu- ja muoviteollisuus
Tyhjiöpöydät, imukupit ja pneumatiikka pölyisissä ja meluisissa tiloissa.
Energia ja kiinteistöt
Höyrylinjat, venttiilit ja kiinteistöjen paineilmaverkot.
Maatilat
Paineilmaverkot ja alipainejärjestelmät.
Raportti
Jokaisesta kuvauksesta saat raportin, joka sisältyy hintaan. Raportti tehdään samalla rakenteella kuin paineilmavuotokartoituksissamme.

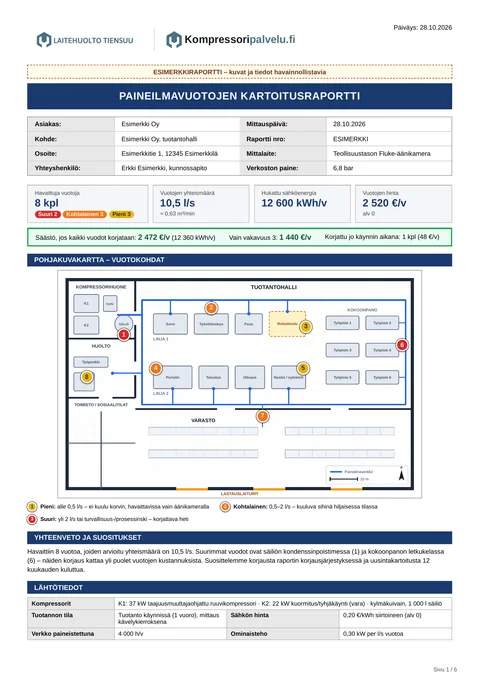

- Pohjakuvakartta numeroiduilla merkeillä. Jokainen havainto merkitään kohteen pohjakuvaan. Numero on sama kuin paikan päälle kiinnitetyssä tagissa.

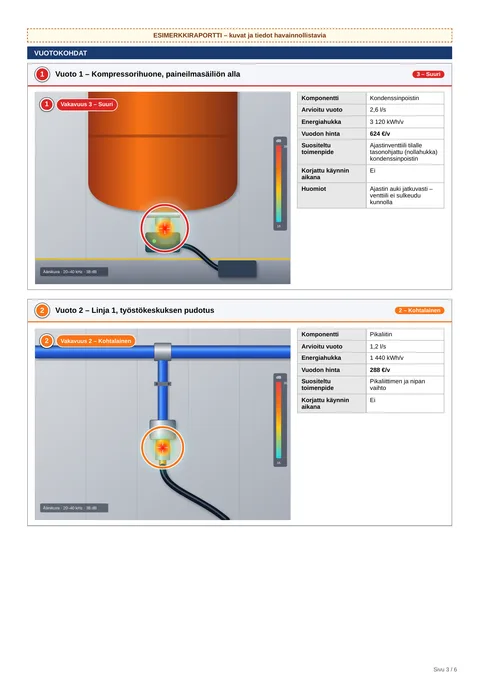

- Kuva jokaisesta havainnosta. Äänikameran kuvassa löydös on ympyröity, joten korjaaja löytää sen heti.
- Vakavuus 1–3. 1 = pieni, seurataan; 2 = kohtalainen, korjataan suunnitellusti; 3 = suuri tai turvallisuusriski, korjataan heti.
- Toimenpidesuositus. Mitä kohdassa kannattaa tehdä ja missä järjestyksessä – vakavimmat ensin.
Kuvat ovat paineilmavuotokartoituksen esimerkkiraportista (yritys, kuvat ja luvut ovat havainnollistavia). Muiden kohteiden raportti on rakenteeltaan samanlainen; paineilmavuodoille lasketaan lisäksi vuotojen hinta euroina vuodessa.
Hinta
Kohteet vaihtelevat paljon, joten hinnoittelu perustuu käytettyyn aikaan. Samalla käynnillä voi kuvata useita järjestelmiä – esimerkiksi paineilmaverkon, kaasulinjat ja alipainejärjestelmän.
| Mittaustyö (vähintään 2 h) | 149 €/h |
|---|---|
| Raportti | sisältyy hintaan |
| Matkakulu | Varsinais-Suomessa ja Kanta-Hämeessä vyöhykkeen mukaan, muualla Suomessa hinta-arviossa |
Hinnat alv 0 %. Saat hinta-arvion ennen tilausta.
Kysy, sopiiko äänikamera teidän kohteeseenne
Kerro kohde ja mitä haluatte selvittää, niin kerromme suoraan, onko äänikamerasta apua – ja jos ei ole, sanomme senkin.
043 211 0516Hinta-arvio
Pyydä hinta-arvio – äänikamerakuvaus
Kerro kohde, sen koko ja mitä haluatte löytää. Arvioimme kuvauksen keston ja lähetämme hinta-arvion yleensä saman tai seuraavan arkipäivän aikana.
043 211 0516Ma–pe 8–16
Usein kysyttyä
Mikä ero on äänikameralla, akustisella kameralla ja ultraäänikameralla?
Ne ovat saman laitteen eri nimiä. Kamera kuvaa ultraääntä mikrofonimatriisilla ja näyttää äänilähteen paikan kameran kuvan päällä. Käytämme teollisuustason Fluke-äänikameraa.
Mitä äänikameralla voi löytää?
Paineilmavuodot, paineistettujen kaasujen kuten typen, argonin ja hiilidioksidin vuodot, alipaine- ja tyhjiövuodot sekä höyryvuodot. Nestevuodot eivät yleensä näy.
Pitääkö tuotanto tai järjestelmä pysäyttää?
Ei. Päinvastoin: järjestelmän pitää olla paineistettuna tai käynnissä, jotta vuoto pitää ääntä. Kuvaus tehdään normaalin käytön aikana.
Toimiiko äänikamera meluisassa hallissa?
Toimii. Vuodon ääni on pääosin ultraääntä, ja kamera rajaa taajuusalueen niin, että koneiden ja työn melu suodattuu pois.
Paljonko äänikamerakuvaus maksaa?
Mittaustyö maksaa 149 €/h (alv 0), vähintään 2 tuntia, ja raportti sisältyy hintaan. Matkakulu määräytyy Varsinais-Suomessa ja Kanta-Hämeessä vyöhykkeen mukaan, muualla Suomessa se kerrotaan hinta-arviossa ennen tilausta.
Korjaatteko löydetyt vuodot?
Vuotojen korjausta voimme tarjota tapauskohtaisesti kohteesta riippuen, ja hinta sovitaan tapauskohtaisesti. Paineilmavuotojen korjaustyö on 86 €/h (alv 0) + osat. Raportin perusteella korjaukset voi tehdä myös oma kunnossapitonne.
Voiko samalla käynnillä kuvata useita kohteita?
Kyllä. Esimerkiksi paineilmaverkon, suojakaasulinjat ja alipainejärjestelmän voi kuvata samalla käynnillä, ja havainnot kootaan samaan raporttiin.
Voiko äänikamera- ja lämpökamerakuvauksen tehdä samalla käynnillä?
Kyllä. Yhdistetyssä kuntokartoituksessa äänikamera löytää vuodot ja lämpökamera lämpenevät sähkö- ja koneviat, kuten kuumat liitokset ja laakerit. Havainnot kootaan samaan raporttiin.
Millä alueella teette äänikamerakuvauksia?
Koko Suomen alueella. Lähdemme Koskelta Tl, joten Varsinais-Suomi ja Kanta-Häme – esimerkiksi Turku, Salo, Loimaa ja Forssa – ovat lähialuettamme.
